篮式过滤器

相册

产品介绍

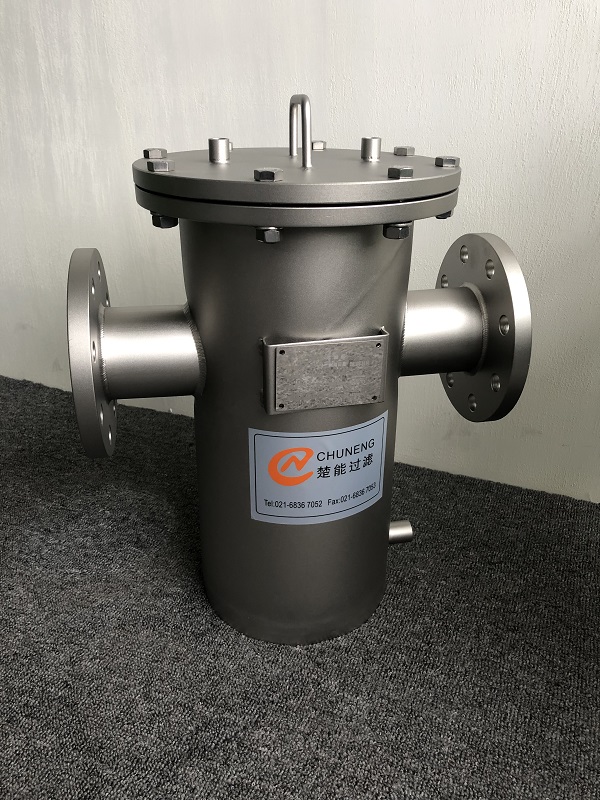

    篮式过滤器主要由进出口接管、滤筒、滤篮、上盖、密封圈和紧固件等组成。当流体进入装有一定规格滤网的滤筒后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时,打开排污阀,排净残液,拆卸上盖,取出滤篮清洗后重新装入即可。

    篮式过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀泄压阀定水位阀或其它设备的进口端,用来过滤介质中的杂质,以保护阀门及设备的正常使用。篮式过滤器广泛应用于:化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业,城建等领域。

    设备规格

       设备材质:SS304、SS316L、碳钢

       设计压力:1.0MPa、1.6MPa、2.5MPa

       进出口类型:DN25-300法兰

       过滤孔径:10-500目及更高

       密封圈材质:硅橡胶、三元乙丙橡胶、氟橡胶

       过滤元件:金属单层滤篮、金属烧结滤篮等。

    选型要求

       1.进出口通径:原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致。

       2.公称压力:按照过滤管路可能出现的压力确定过滤器的压力等级。

       3.孔径目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格滤网可拦截的粒径尺寸可直接向我司询问。

       4.过滤器材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的工艺条件可考虑选择碳钢、低合金钢或不锈钢材质的过滤器。

       5. 滤篮的开孔面积是入口管道面积的3-4倍,压差为0.05-0.15MPa。

     安装说明

       1.安装前先检查产品螺丝有没松脱,污物有没带入过滤器内,蓝式过滤器一般水平安装,进出口方向与阀体上的箭头方向应保持一致安装在管道进口前(泵前),安装时请注意流向标志。

       2.过滤器的核心部位是过滤器滤篮,滤篮由支撑网和不锈钢丝网组成,不锈钢丝网属易损件,需特别保护。

       3.过滤器工作一段时间后,滤篮内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除滤篮内的杂质。

       4.清洗杂质时,要保护好滤篮不能变形或损坏,否则,重新安装上去的滤篮,达不到过滤要求。

       5.如维护时发现滤篮破损或变形,应及时更换。
